Tatramet BIOTEX (Tetramet Biotex) este conceput pentru a funcționa cu toate tipurile de combustibil lemnos, inclusiv deșeuri de lemn, așchii de lemn, coji de floarea soarelui, rumeguș și alți biocombustibili. Datorită unui design bine gândit, Tatramet BIOTEX atinge o rată de eficiență ridicată de 90%.

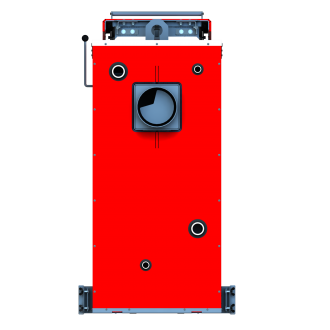

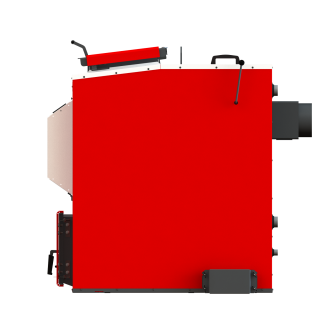

Cazanul are o formă tradițională – un cub cu pereți dubli, între care circulă apa. Grosimea peretilor interiori este de 6-8 mm, in functie de puterea cazanului, iar peretele exterior este de 4 mm.

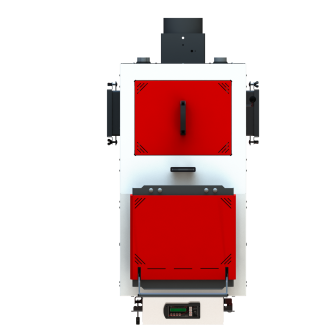

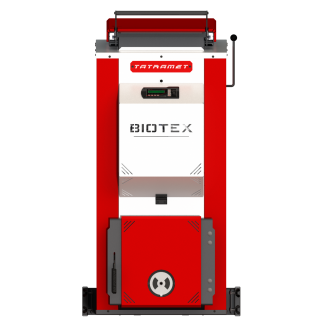

Camera de ardere este situată în partea din față a cazanului. Este încărcat cu combustibil. De sus, camera este închisă de trapa de încărcare. Pentru a mări dimensiunea camerei de ardere, cazanul poate fi echipat cu un buncăr suplimentar de extensie. În partea inferioară a camerei de ardere sunt grătare din fontă care separă camera de ardere de recipientul de cenușă. Pe panoul frontal al cazanului se află o unitate electronică de control cu un ventilator, care este acoperit cu un capac de protecție. Dedesubt se află o groapă de cenușă, prin ușa căreia se aprinde cazanul și se scoate cenușa. În partea din spate a cazanului există canale schimbătoare de căldură cu rafturi verticale. În partea superioară a schimbătorului de căldură există o trapă de inspecție pentru curățare, iar în partea inferioară din spate, pe ambele părți, există trape pentru îndepărtarea depunerilor de carbon.
O caracteristică de design a cazanului Tatramet Biotex (Tetramet Biotex) este că arderea combustibilului are loc numai în partea inferioară a camerei de ardere. Acest lucru se realizează prin alimentarea controlată a aerului prin canalul principal de aer și duzele de aer. Pentru arderea de urgență a combustibilului pe tiraj natural, în absența energiei electrice, se poate folosi o supapă mecanică de alimentare cu aer în ușa de cenușă.
PROIECTARE BOILER TATRAMET BIOTEX (TETRAMET BIOTEX):
Tatramet Biotex (Tetramet Biotex)
1 Carcasă interioară a cazanului 2 Perete manta de apă 3 Purtător de căldură 4 Izolație termică a cazanului 5 Carcasa exterioară a cazanului 6 Camera de ardere 7 Buncăr suplimentar 8 Grătare de foc din fontă 9 Inserții de argilă 10 Tavă de cenușă 11 Schimbător de căldură 12 Supapă de schimbare a debitului de gaz 13 Comin 14 Clapetă rotativă pentru coș 15 Mânerul clapetei 16 Trapa de revizie 17 Locul senzorului de gaze arse 18 Trapa de umplere 19 Ușa cuvei de cenuşă 21 Ecran de suprapunere 20 Joc de cenuşă 22 Supapă mecanică de suflare 23 Mâner de deschidere a ușii 24 Unitate de comandă electronică 25 Ventilator 26 Carcasă ventilator 27 Cuplaje pentru conectarea încălzirii principal 28 Cuplaj pentru evacuarea apei din cazan 29 Cuplaj conexiuni grup de siguranță 30 Trapa de curățare a schimbătorului de căldură 31 Trape de îndepărtare a carbonului 32 Canale de alimentare cu aer 33 Duze de aer 34 Bucla de transport
AVANTAJELE TATRAMET BIOTEX (TETRAMET BIOTEX):
Gama de modele de la 20 la 60 kW;
O gamă largă de combustibil;
Grosimea peretilor interiori este de 8mm;
Disponibilitatea automatizării;
Design atent.
