Cazanele cu combustibil solid din oțel Tatramet SPARTAK Classic (Tetramet Klasik) sunt concepute pentru a pregăti apă caldă pentru sistemul de încălzire și alimentarea cu apă caldă. Această serie de cazane este disponibilă în modelele 19, 23, 27, 33, 43 și 50 kW și poate fi instalată în sisteme de încălzire deschise și închise. Cărbunele, lemnele de foc, brichetele, deșeurile lemnoase pot fi folosite drept combustibil pentru Tatramet Classic.
Tatramet SPARTAK Classic (Tetramet Klasik) are forma unui cub cu carcasa dubla. Spațiul dintre carcase este umplut cu lichid de răcire în timpul primei porniri a cazanului. Carcasa interioara este realizata din otel termorezistent si are o grosime de 5mm. Combustibilul este încărcat în camera de ardere de pe grătar. În acest model, este realizat din țevi fără sudură cu pereți groși. Avantajul unei astfel de rețele este suprafața mărită de schimb de căldură. Direct deasupra camerei de ardere există un schimbător de căldură sub formă de rafturi orizontale pentru apă. O astfel de soluție constructivă permite îndepărtarea maximă a căldurii din gazele de ardere, astfel încât acestea au o temperatură relativ scăzută la ieșirea în atmosferă. Tirajul gazelor arse poate fi reglat datorită prezenței unei supape de accelerație în coș.
Pe panoul frontal al cazanului sunt toate ușile principale pentru întreținerea cazanului. Ușile largi de încărcare asigură o încărcare convenabilă a combustibilului. Ușile sunt montate pe balamale reglabile. Balamalele, încuietorile și mânerele cazanelor sunt galvanizate și proiectate în așa fel încât să fie posibilă schimbarea direcției de deschidere a ușilor. Ușile cazanelor Tatramet SPARTAK Classic (Tetramet Klasik) sunt izolate cu vată minerală și căptușite cu o inserție decorativă la exterior – pentru a reduce supraîncălzirea. Pentru etanșarea ușilor la îmbinările cu corpul lor se folosește un șnur izolant din fibră de sticlă refractară. Corpul cazanului este izolat cu vata minerala termorezistenta de 50 mm grosime pentru a reduce pierderile de caldura. Carcasa cazanului este realizată din tablă de oțel acoperită la exterior cu vopsea pulbere.

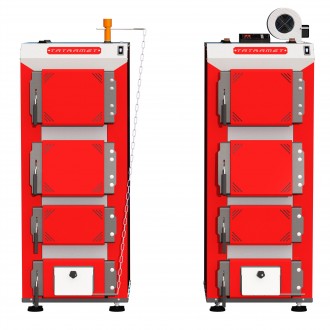

Controlul Tatramet SPARTAK Classic (Tetramet Klasik) poate fi mecanic, fără utilizarea energiei electrice folosind un regulator de tiraj mecanic. De asemenea, puteți instala automatizare și un ventilator. Această configurație va economisi combustibil și va crește durata de ardere pe o singură filă.
PROIECTAREA BOILER TATRAMET SPARTAK LASSIC (TETRAMET CLASSIC) :
Tatramet SPARTAK Classic (Tetramet Classic)
1 Peretele interior al corpului 2 Peretele exterior al cămașei de apă 3 Purtător de căldură4 Camera de ardere 5 Grile 6 Tavă de cenușă 7 Convecție 8 Schimbător de căldură 9 Porci 10 Clapeta de coș 11 Fereastra de inspecție 12 Uși de curățare a schimbătorului de căldură 13 Uși de umplere 14 Uși de inspecție guri de aerisire sertar 16 Cuplaj de control al regulatorului 17 Comutatoare de grup de siguranță cuplare 18 Regulator mecanic de tiraj 19 Termometru mecanic 20 Unitate de control electronic 21 Suflantă de aer 22 Capac de protecție a cablului 23 Capilar pentru senzori de temperatură 24 Izolație termică a cazanului 25 Perdeau reglabil al ușii 26 Încuietoare ușă reglabilă 2227 Ecran ușă 29 Ușă capotă ignifugă 30 Grilă de protecție 31 priză de alimentare 32 priză de retur 33 priză de evacuare a apei din cazan 34 mecanicsupapă suflante 35 Tijă pentru regulatorul mecanic 36 Șurub de reglare pentru deschiderea suflantei 37 Dop 38 Mânerul portierei 39 Senzor gaze arse 40 Conducta principală de alimentare cu aer 41 Conducta de distribuție a aerului 42 Duze de aer 43 Tavă pentru scrumiere 44 Picioare reglabile 45 Carcasa cazanului
AVANTAJELE TATRAMET SPARTAK CLASSIC (TETRAMET CLASSIC):
Eficiență ridicată – 80-86%;
2 opțiuni de control al cazanului;
Gamă largă de capacități;
Design simplu și eficient.
